Як правильно встановити розширювальний бак у закритій системі опалення

Сучасні закриті системи опалення все частіше стають вибором для приватних будинків і котеджів завдяки своїй герметичності, енергоефективності та стабільній роботі. Одним із найважливіших елементів такої системи є розширювальний бак, який компенсує теплове розширення теплоносія. Неправильна установка або підбір цього елемента може призвести до протікань, падіння тиску та навіть пошкодження котла. У цій статті розглянемо, як правильно встановити розширювальний бак у закритій системі опалення, на які нюанси варто звернути увагу, і як обрати надійне обладнання.

Навіщо потрібен розширювальний бак

Під час нагрівання вода збільшується в об’ємі. У закритій системі опалення це призводить до підвищення тиску, яке без компенсації може пошкодити труби, радіатори або котел. Розширювальний бак приймає надлишковий об’єм рідини, стабілізує тиск і подовжує термін служби всієї системи.

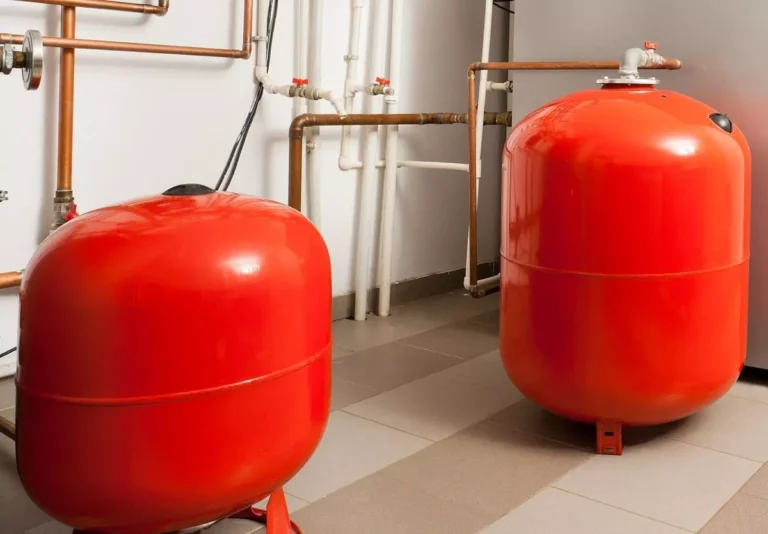

Бак являє собою герметичну ємність із гумовою мембраною всередині, яка розділяє його на дві частини: одну з повітрям або азотом, другу — для приймання надлишкового теплоносія.

Основні типи та принцип роботи

Існує два основні типи розширювальних баків:

  • Мембранні (гідроакумулятори) — найпоширеніші в сучасних системах.
  • Баки відкритого типу — практично не використовуються в енергоефективних системах.

Мембранний бак працює за принципом стискання газу в одній з камер при надходженні гарячого теплоносія в іншу. Після охолодження теплоносій повертається назад у контур, і тиск вирівнюється.

Підбір об’єму бака

Об’єм розширювального бака визначається з урахуванням:

  • загального об’єму теплоносія в системі,
  • максимальної робочої температури,
  • допустимого діапазону тиску,
  • коефіцієнта теплового розширення.

У середньому об’єм бака має становити 8–12% від загального об’єму теплоносія. Проте точний розрахунок бажано проводити за спеціальними формулами або онлайн-калькуляторами, враховуючи параметри конкретного обладнання.

Етапи встановлення розширювального бака

Правильний монтаж — запорука стабільної роботи всієї системи опалення. Нижче наведено основні етапи встановлення мембранного розширювального бака.

1. Вибір місця встановлення

  • Бак встановлюють на зворотній лінії системи, перед циркуляційним насосом.
  • Оптимально — поруч із котлом, у зручному і доступному для обслуговування місці.
  • Бак не повинен піддаватися впливу високих температур або вібрацій.

2. Кріплення та підключення

  • Використовуйте спеціальні кріплення або настінні кронштейни (для вертикальних моделей).
  • Підключення здійснюється через запірний кран із можливістю зливу.
  • Рекомендується встановити повітряний клапан або автоматичний відвідник повітря поруч із баком.

3. Перевірка тиску

  • Перед монтажем обов’язково перевірте та, за потреби, відкоригуйте тиск у повітряній камері бака. Зазвичай він становить 0,8–1,5 бар, але залежить від висоти системи.
  • Тиск у баку має бути на 0,2–0,3 бар нижчий, ніж робочий тиск у системі.

4. Заповнення і запуск системи

  • Після підключення баку система заповнюється теплоносієм.
  • Тиск контролюється на всіх етапах.
  • Проведіть пробний запуск і перевірте роботу бака в умовах нагріву.

Типові помилки під час встановлення

  • Неправильне розташування бака (на подаючій лінії).
  • Відсутність запірної арматури та зливу.
  • Неперевірений або неправильно налаштований тиск у повітряній камері.
  • Використання бака невідповідного об’єму.

Ці помилки можуть призвести до неефективної компенсації тиску й передчасного виходу системи з ладу.

Надійне обладнання — запорука довговічності системи

Окрім правильного монтажу, велике значення має якість самого бака. Практика показує: дешеві аналоги швидко втрачають герметичність мембрани або не витримують перепадів тиску. При виборі обладнання варто орієнтуватися на перевірені рішення від надійних виробників.

У цьому контексті добре зарекомендували себе гідроакумулятори бренду INNOVATECH. Ці баки відзначаються підвищеною стійкістю до перепадів тиску, якісними мембранами та витривалістю до агресивного теплоносія. Завдяки продуманій конструкції та суворому контролю якості, баки INNOVATECH забезпечують стабільну роботу системи навіть за інтенсивної експлуатації.

Правильне встановлення розширювального бака — це не просто технічна деталь, а важливий крок до безперебійної роботи вашої системи опалення. Дотримуйтесь рекомендацій виробника, не ігноруйте розрахунки і обирайте якісні комплектуючі. І тоді система прослужить вам багато років без зайвого клопоту.
